双核超强性能wifi控制器 ，主要应用于全彩门楣屏。产品集成度高、信号灵敏度高、数据传输速度快 ，便于安装和使用。支持AP和STA两种模式。
外置天线 ，推荐无遮挡传输距离≤30m。不支持U盘；
支持256级灰度 ，32MByte；
支持炫彩字幕和炫动背景 ，支持视频动画 ，支持节目回读；
支持4096*256 /2048*512超长超大带载；
标配温度、温湿度、亮度传感器接口 ，标配2位节目选择接口；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24小时不断电 ，≤0.3%故障率。
订单热线：
0512-36912677/88/99
新六代X-VQ产品打造超强性能的全彩门楣屏WiFi控制器
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》
1. 新六代X-VQ控制器的产品特点
⑴ 支持各种全彩模组 (PWM除外) ，支持智能描点
⑵ 支持256级灰度 ，32MByte
⑶ 支持炫彩字幕和炫动背景 ，支持视频动画 ，支持节目回读
⑷ 支持4096*256 /2048*512超长超大带载 ，小屏的显示效果和刷新率等同于接收卡
⑸ 标配温度、温湿度、亮度传感器接口 ，标配节目选择接口
2. 性能稳定
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时不断电 ，≤0.3%故障率；
⑷ 三防涂覆 ，工业品质
3. 信息安全
采取全新机制 ，保障WiFi密码和信息发布更加安全。
| 技术参数 | |
|---|---|
| 产品状态 | 2024年9月投放市场 |
| 控制点数 |
三基色1024K点；宽度≤4096 |
| 显示模式 | 4096*256 2048*512 |
| 存储容量 | 32MByte |
| 节目数量 | 支持256个节目。特殊需求可定制扩展 |
| 区域数量 | 支持32个区域。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、炫彩字、素材区、农历区、时间区、模拟表盘区、正负计时区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各种规格LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组 ，支持各种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |

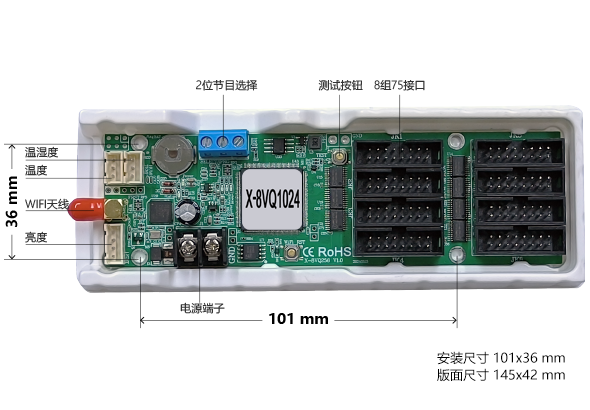

| 板载接口 | |
|---|---|
| 显示接口 | 8组75接口 |
| 通讯接口 | 无线wifi |
| 传感器接口 | 标配温度、温湿度、亮度传感器接口 ，标配2位节目选择接口 |
| 节目选择接口 | 标配2位节目选择接口 ，支持外部信号控制4个节目切换播放 |
| 重要功能 | |
|---|---|
| 通讯功能 |
无线WiFi通讯 ，支持手机APP ，支持AP和STA两种模式 ，满足无线局域网络应用 |
| 通讯加密功能 | 每个控制器均可设置独立的通讯密码。设置密码后 ，控制器仅支持加密通讯。密码错误的情况下 ，拒绝所有非法连接。 |
| 节目播放控制 |
支持节目顺序播放、节目定时播放 |
| 亮度调节功能 | 16级亮度调整 ，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 常规传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| 天气预报功能 | 支持国内国外天气预报 ，国外超过21000个城市 ，国内支持到所有县区 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 节目回读功能 | 支持节目回读 |
| 无线通讯 | |
|---|---|
| 通讯协议 | 数据无线透明传输； 支持TCP/IP/UDP网络协议栈； 支持路由/桥接模式网络构架； 支持802.11b/g/n无线标准； 支持心跳信号 ，wifi连接指示； |
| 传输距离 | ≤25M （实际应用LED控制器安装在屏体内 ，建议传输距离≤15米） |
| 无线标准 | 802.11 b/g/n |
| 工作频段 | 2.412GHz-2.484GHz |
| 配置天线 | 外置天线 |
| 系统升级和维护 | |
|---|---|
| 固件升级功能 | 支持底层软件在线升级 ，极大方便了系统开发、维护和功能升级 ， 为客户有效节约成本 ，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》 ，C级达标 |
| 额定功率 | ≤5W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》 ，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、串口进行无线电骚扰检测 符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值 |
| 静电放电抗扰度 |
对控制器的串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对控制器的电源端子进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级 ，测试电压4KV的测试 |
|
品质保障 |
|
|---|---|
| 品质标准 |
7*24小时不断电 ，故障率≤0.3% |
| 表面防护 | 所有元器件表面涂覆UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾。 |
| 配套软件 | |
|---|---|
| PC编辑软件 | Ledshow suite 软件 |
| 手机APP软件 | LedSuite 手机APP |
| 文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
底层软件升级程序 X-VQ系列
版本号：V20251226 |
900 | |||
|
X-VQ系列 规格书
版本号：20241206 |
1774 | |||
|
X-VQ系列 高清图片
版本号：20251011 |
657 |
