新六代图文控制器，“多场景 ? 全功能”，大工程LED显示屏项目专用控制器
符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》

极简控制，至美显示
用新六代控制器，LED显示屏更绚丽

新六代图文控制器硬软件全面升级
支持64/256级灰度，8/32MByte存储容量
支持炫彩字幕和炫动背景，支持视频动画
大幅提升画面左移速度，大幅提升全彩显示效果
支持NTP校时功能，精准同步时间
⑴  6MPro包含4款型号：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。支持64级灰度，8MBtye存储容量，大幅提升画面左移速度
6MPro标配网络增强功能
⑵ 6EXPro包含4款型号：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。支持256级灰度，32MBtye存储容量，大幅提升画面左移速度
新增6E0XPro，替代6M3P/6M4P
⑶  新增X-6EXPro双核WiFi控制器，包含3款型号：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，主用于单双色屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑷  新增X-VQ双核WiFi控制器，包含6款型号：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，专用于全彩屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑸  X-WQ单核WiFi控制器全面升级
板载多组T12或75接口，主用于中小型单双色屏和全彩屏
支持64级灰度，4MB存储容量
⑹  6KPro、6XPro、6APro&4G都将大幅提升显示效果，提升性能指标

新六代产品以持续创新和深厚沉淀承继了大型LED集群显示系统和定制开发项目上的优势地位！
新六代产品秉承了bifa必发“激情创新定义完美显示”和“匠心品位恒久”的产品理念！

技术参数
产品状态	2024年9月投放市场
控制点数	单色64K/双色48K/三基色32K点
显示模式	204832 134448 1024*64
存储容量	8MByte
节目数量	支持128个节目。特殊需求可定制扩展
区域数量	支持24个区域。特殊需求可定制扩展
区域类型	天气区、图文区、字幕区、炫彩字、素材区、农历区、时间区、模拟表盘区、正负计时区、传感器区、语音区
边框显示	节目炫彩边框、区域炫彩边框
时钟显示	农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功能	分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本

显示效果
灰度等级	支持0、4、16、64级灰度
显示特效	支持炫彩字幕和炫动背景，支持视频动画
移动平滑性	相较BX-6MP大幅提升画面左移速度
画面稳定性	刷新率较高，画面稳定
最佳视效带载宽度	≤2048点

模组兼容性
适配模组	各种规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片
行译码IC	支持常见行译码芯片，支持无译码模组
扫描类型	支持智能描点，支持静态至1/32扫描之间的任意扫描类型
模组空点	支持任意空点

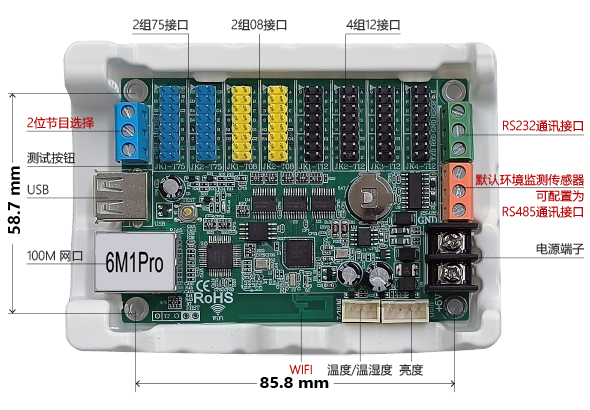

板载接口
显示接口	2 组 T75+2 组 T08+4 组 T12
通讯接口	板载100M网口+RS232+RS485+USB+WiFi接口；RS232通讯距离≤200m
传感器接口	标配亮度、温度/温湿度传感器接口，标配RS485环境传感器接口
节目选择接口	标配2位节目选择接口，支持外部信号控制4个节目切换播放；可通过IO管脚配置满足更多节目切换需求

重要功能
通讯功能	支持单机直连、局域网和互联网通讯，支持RS232和RS485串行通讯；支持U盘下载，U盘延长线≤7.5m稳定传输标配板载WiFi，支持手机APP，满足无线局域网络应用
通讯加密功能	每个控制器均可设置独立的6位通讯密码。设置密码后，控制器仅支持加密通讯。密码错误的情况下，拒绝所有非法连接。
网络自检	IP在线配置和群组设置，MAC冲突和IP冲突自动检测
网络增强	隔离网络无效数据，适应繁忙复杂网络（含较多摄像头），通讯更稳定
节目群发功能	支持不同屏幕的节目自适应发布
节目播放控制	支持节目顺序播放、节目定时播放标配2位节目选择接口，支持外部信号控制4个节目切换播放
节目播放监看	支持节目播放同步监看功能
继电器开关	不支持
NTP校时	支持NTP校时功能，精准同步时间
亮度调整功能	16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮
？仄鞴δ	支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试
常规传感器	支持温度/温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入
Modbus环境传感器	支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、土壤等各类传感器
天气预报功能	支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区
信息动态刷新	不支持
语音播报功能	不支持
屏参速配功能	支持屏幕配置参数的保存与回读
任意排版功能	全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户的个性化定制
云应用和信息安全	提供配套的专业级云平台发布软件和手机App，通过国家信息安全等级；と度现具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能具备远程LED显示屏管理功能、显示屏状态监测功能，具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能

系统升级和维护
平台升级维护	iLEDCloud云平台和iLEDSys平台支持在线升级；
固件升级功能	支持底层软件在线升级，极大方便了系统开发、维护和功能升级，为客户有效节约成本，降低项目风险；

电气参数
工作电压	5V（3.5V～5.5V宽工作电压）符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标
额定功率	≤2W

电气参数

工作电压

5V（3.5V～5.5V宽工作电压）

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标

额定功率

≤2W

环境适应性
环境温度	环境温度-40℃～80℃稳定工作符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标
防盐雾等级	满足海边500米使用环境要求符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标

环境适应性

环境温度

环境温度-40℃～80℃稳定工作

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标

防盐雾等级

满足海边500米使用环境要求

符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标

电磁兼容性
无线电骚扰	对控制器的电源端子、网口和串口进行无线电骚扰检测符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值
静电放电抗扰度	对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测通过《GB/T 17626.2-2018 电磁兼容试验和测量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试
浪涌冲击抗扰度	对控制器的电源端子和网口进行浪涌冲击检测通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

符合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》定义的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容试验和测量技术静电放电抗扰度试验》试验等级4级，接触放电8KV的测试

浪涌冲击抗扰度

对控制器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试

品质保障
品质标准	7*24小时不断电，故障率≤0.3%
结构防护	精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装；
表面防护	所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。

终端管理和自动控制
网络通讯	支持局域网和互联网
管理设备	PC、Android、ios等智能终端设备
远程控制	系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏
节目群发	支持不同屏幕的节目自适应发布
管理软件	Ledshow Suite图文编辑软件（PC软件） LedSuite手机APP（Android版、ios版）支持云管理：iLEDCloud信息发布云平台、 iLEDSys信息发布平台（企业版/独立布署）
